Descriere:

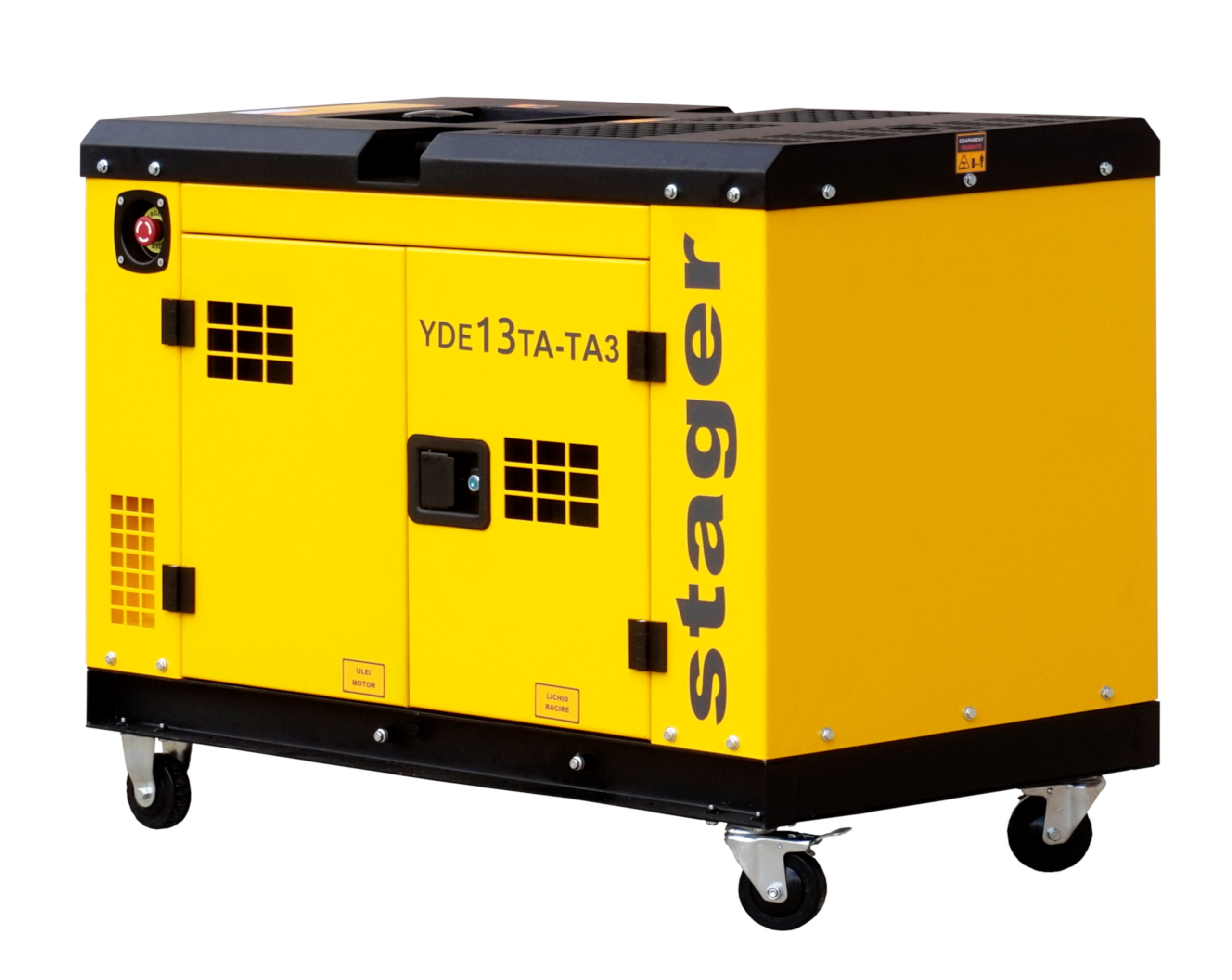

Un generator diesel insonorizat ce acopera o plaja mare de aplicatii.
Este primul generator din gama Stager care vine cu un alternator capabil sa produca la aceeasi putere si curent trifazat si monofazat.
Avantaje:
Daca avem un generator trifazat si dorim sa folosim un consumator monofazat vom beneficia doar de un sfert din putere.
YDE13TA-TA3 in functie de consumatori poate fi comutat de pe trifazat in monofazat si invers beneficiind de toata puterea generatorului.
Avantajul de a putea fi folosit pentru toate categoriile de consumatori (tifazati si monofazati) pana la 9 kW putere maxima.
Un alt avandaj il reprezinta faptul ca este insonorizat si nivelul de zgomot este redus.
De asemenea poate fi folosit atat pentru uz casnic cat si industrial pentru avarii de curent, acesta avand posibilitatea montarii unui ATS.
Generatorul este prevazut cu panou de control de ultima generatie.
Un ajutor important pentru santiere unde stim ca sunt intalniti atat consumatori trifazati cat si monofazati.
Date tehnice:
GENERATOR
Frecventa nominala: 50 Hz
Numar faze: monofazat / trifazat
Factor de putere (cos Φ): 1.0 / 0.8 (lag)
Tensiune nominala: 230 V / 400/230 V
Putere nominala: 8.5 kVA (8.5 kW) / 10.5 kVA (8.5 kW)
Putere maxima: 9.0 kVA (9kW) / 11.0 kVA (9 kW)
Curent nominal: 36.9 A / 15.2 A
Capacitate rezervor combustibil: 25 L
Consum combustibil (100% sarcina): 330 g/kW.h (3.5 L/h)
Consum combustibil (75% sarcina): 297 g/kW.h (2.4 L/h)
Structura: ultra silent
Greutate neta: 320 kg
Dimensiuni (Lxlxh): 1200 x 650 x 800 mm
Panou de control: SmartGen HGM 4020
Panou de control: SmartGen HGM 4020
Nivel de zgomot @7m: 74 dB
MOTOR
Model motor: YD2V80
Tip motor: Motor diesel, 2 cilindri in V, 4-timpi, racire cu lichid
Putere nominala: 12 kW
Putere max.: 12.5 kW
Turatie nominala: 3000 rpm
Alezaj x cursa: 80 x 79 mm
Capacitate cilindrica: 0.794 L
Rata compresie: 23:1
Capacitate baie de ulei: 2.27 L
Tip ulei: SAE 10W-30 (PRO 10W-30)
Tip combustibil: Diesel 0#(vara) -10#(iarna) -35# (inghet)
Aspiratie: Naturala
Tip regulator: Mecanic
Sistem pornire: Electric 12V
Capacitate baterie: 36 Ah
ALTERNATOR
Model alternator: KTDS-10
Tip alternator: Alternator AC cu 2 poli, sincron, putere maxima
Putere nominala: 10 kW
Turatie nominala: 3000 rpm
Tensiune nominala: 230/400 V
Eficienta: 84%
Clasa de izolatie: F
Grad de protectie: IP21
PANOU DE CONTROL
Panoul SmartGen HGM4020 este utilizat pentru controlul automat si monitorizarea generatorului de curent. Poate realiza functii precum: pornire / oprire automata, masurarea datelor, alarme de protectie, etc.
Toti parametrii pot fi configurati de la panoul frontal sau utilizand interfata USB (sau RS485) si un calculator. Poate fi utilizat pe scara larga in toate tipurile de sisteme de control automat datorita structurii sale compacte, conexiunilor simple si fiabilitatii ridicate.
Caracteristici panou de control:
Afisaj LCD ce permite vizionarea facila a informatiilor, rezolutie 132 x 64 pixeli;
Portul de comunicatie RS485 permite 3 functii “de la distanta” prin protocolul MODBUS;
Functie de control si protectie: pornirea/oprirea automata a generatorului, transfer sarcina (control ATS) si afisarea erorii si protectie;
Setarea parametrilor: permite utilizatorului sa modifice setarile si sa le stocheze pe un card de memorie. Parametrii nu se vor pierde chiar si atunci cand este oprit. Parametrii pot fi setati nu numai de pe panoul frontal, ci si reglati prin interfata USB (sau interfata RS485) folosind un PC;
Senzorii multipli de temperatura, presiune si nivel combustibil pot fi utilizati direct, parametrii putand fi definiti de utilizator;
Masurare si afisare a urmatorilor parametri despre motor: temperatura, presiune ulei, nivel combustibil, turatie, tensiune baterie, tensiune redresor, numar ore de functionare, numar porniri;
Poate masura si afisa tensiunea, curentul, frecventa, parametrii de putere ai retelei / generatorului.
Date tehnice panou de control:
Tensiune de alimentare: 8 ~ 35 Vcc
Consum energie: < 3W (Mod standby: ≤ 2W)
Temperatura de functionare: (-25 ~ +70)ºC
Frecventa alternator: 50 / 60 Hz
Sistem AC: 1P2W / 2P3W / 3P3W / 3P4W
Interval intrare tensiune alternator
– 3P4W (trifazat 4 fire): 15Vca – 360Vca (ph-N)
– 3P3W (trifazat 3 fire): 30Vca – 620Vca (ph-ph)
– 1P2W (monofazat 2 fire): 15Vca – 360Vca (ph-N)
– 2P3W (bifazat 3 fire): 15Vca – 360Vca (ph-N)
Tensiunea senzorului de turatie: 1.0 V – 24.0 V (RMS)
Frecventa senzorului de turatie: 10000 Hz (max.)
Releu iesire pornire: 5A 28Vcc la iesirea sursei
Releu iesire combustibil: 5A 28Vcc la iesirea sursei
Relee de iesire programabile: 4 (1A 28Vcc la iesirea sursei)
Grad de protectie: IP65
AMF: DA
Detectare & Afisare kW/A: DA
Interfata programabila: USB / RS485
Port CANBUS: DA
Intretinere: DA
Jurnal inregistrari: DA
Functie de pornire in caz de urgenta: DA
